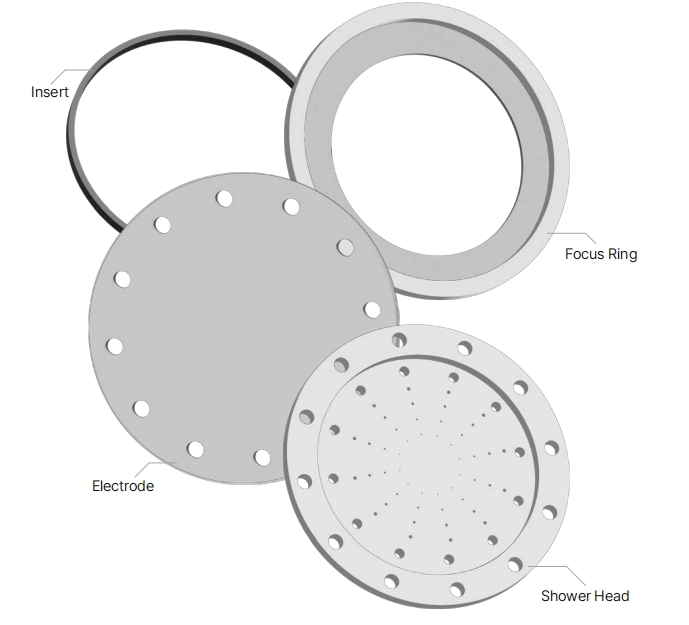

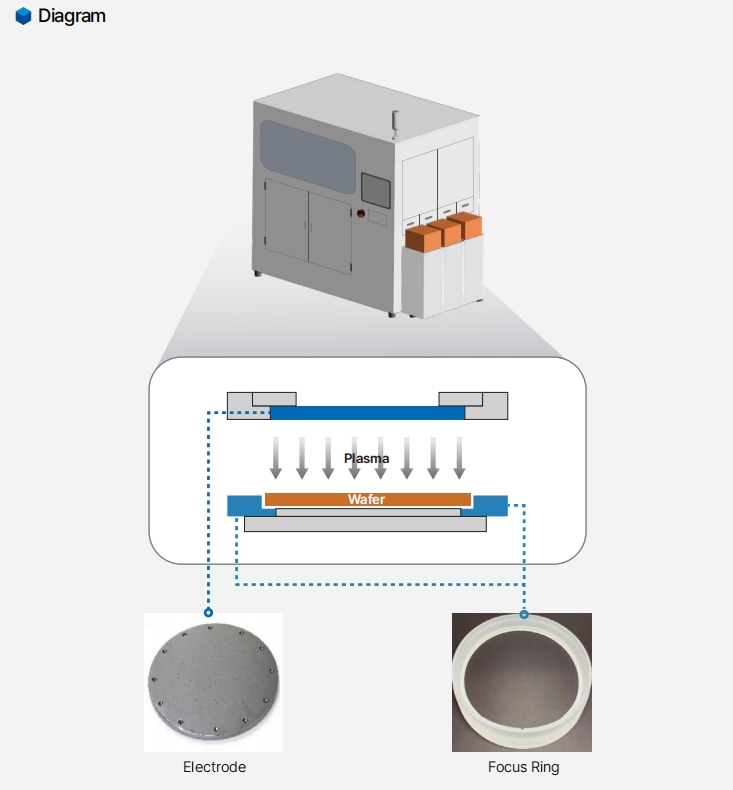

Di pêvajoyên hilberîna nîvconductorên bingehîn de wekî danîna buxara kîmyewî ya CVD, gravurkirin, û danîna fîlma tenik, Etching Focus Halka (Etching Focus Halka), Elektrod (Elektrod), ETC (Kontrolkera Germahiya Qiraxê) û pêkhateyên din ên xerckirî pêkhateyên sereke ne ku rastbûn û aramiya pêvajoyê misoger bikin. Ev pêkhate bi awayekî rast di odeyek valahiyê de têne berhev kirin da ku makînekirina yekreng a avahiyên di pîvana nano de li ser rûyê wafer bi rêya kontrola rast a belavkirina plazmayê, germahiya qiraxê û yekrengiya qada elektrîkê pêk were.

Ji bo bersivdayîna pêdiviyên hişk ên paqijî û aramiyê di pêvajoyên asta bilind de (wek 5nm û jêrtir), Semixlab zengilên fokuskirina gravkirî û madeyên piştgirî yên bi Silîkona Monokrîstalîn a paqijiya bilind wekî materyalê bingehîn, li gorî materyalên Quartz ên kevneşopî, destnîşan kiriye. Pêşketinek di berxwedana korozyonê, aramiya germî û taybetmendiyên dielektrîk de.

Berawirdkirina materyalên bingehîn: silîkona monokrîstalîn li hember Quartz

1. Berxwedana korozyonê ya plazmayê

Monokrîstalan. Bi materyalê bingehîn ê waferê re pir lihevhatî ne, wan di hawîrdorên plazmaya li ser bingeha florîn (CF₄, SF₆) an klor (Cl₂) de rêjeyên gravurkirinê pir kêm nîşan dan û heta 3-5 caran ji quartzê dirêjtir jiyan kirin, dema rawestandina alavan û pirbûna guheztinê kêm kirin.

Quartz: Her çend berxwedana wê ya li hember germahiya bilind baş be jî, di bin bombebarana îyonên bi enerjiya bilind de bi hêsanî mîkro-çarbûn çêdibin, ku di encamê de xetera qirêjiya perçeyan zêde dibe, nemaze di pêvajoya gravurkirina demdirêj de.

2. Gehînerîya germî û katsayiya berfirehbûna germî

Silîkona monokrîstalîn: rêjeya germîbûnê (149 W/m·K) ji ya quartzê (1.4 W/m·K) pir zêdetir e, ku dikare germîya pêvajoyê bi lez biguhezîne û stresa germî ya herêmî kêm bike. Koefîsyenta wê ya nizm a berfirehbûna germî (2.6×10⁻⁶/K) bi waferên silîkonê re li hev dike da ku ji deformasyona pêkhateyan ji ber guherînên germahîyê dûr bikeve.

Quartz: rêjeyek germî ya kêm, bi hêsanî di odeyê de gradyanek germahiyê çêdibe, bandorê li yekrengiya plazmayê dike; Koefîsyona berfirehbûna germî (0.55×10⁻⁶/K) ji ya waferê pir cûda ye, ku bi hêsanî dibe sedema mîkro-cihguherîna pêkhateyan di bin germahiya bilind a demdirêj de.

Taybetmendiyên dîelektrîkî û rastbûna pêvajoyê

Silîkona Monokrîstal: Windabûna dielektrîkê pir kêm e (tanδ <0.001), belavkirina qada elektrîkê ya RF dikare bi awayekî rast were rêkxistin da ku cûdahiya rêjeya gravkirina waferê ji qiraxa heta navenda wê ji %1.5 kêmtir be, ku pêdiviyên pêvajoyên pêşkeftî yên ji bo yekrengiya firehiya xêzê bicîh tîne.

Quartz: Sabîta dielektrîkê (3.8) ji hawîrdora bingeha silîkonê cuda ye, ku bi hêsanî dibe sedema xirabûna qada elektrîkê, û bandora qiraxê girîng e, ku bandorê li ser domdariya avakirina avahiya rêjeya aliyên bilind dike.

Çima silîkona monokrîstalîn hilbijêrin?

Di pêvajoyên pêşketî yên di bin 7nm de, Pencereya Pêvajoyê teng dibe bo asta atomî, û bandora destwerdana plakaya temenê kurt û qada elektrîkê ya madeyên kuartzê yên kevneşopî bûye astengên berdêlê. Bi hevahengiya xwe ya fîzîkî û kîmyewî bi waferan re, materyalê silîkona monokrîstalîn dikare destwerdana navrûyê bi girîngî kêm bike, çerxa lênêrînê ji 3,000 demjimêran zêdetir dirêj bike, û lêçûna giştî bi rêjeya %40 kêm bike.

Quick Detail:

1. Navên din: Xeleka fokusê, Xeleka gravurkirinê, Xeleka fokusê ji bo gravurkirinê, Xeleka fokuskirinê ya silîkona monokrîstalîn.

2. Bikaranîn: Pêkhateyên yek-serfkirî pêkhateyên sereke ne ji bo misogerkirina rastbûn û aramiya pêvajoyê. Ev pêkhate bi awayekî rast di odeyeke valahiyê de têne komkirin da ku makînekirina yekreng a avahiyên nanopî li ser rûyê waferê bi rêya kontrola rast a belavkirina plazmayê, germahiya qiraxê û yekrengiya qada elektrîkê pêk were.

3. Parametreyên bingehîn: Germahiya zêde (149 W/m·K), dikare germahiya pêvajoyê zû biguhezîne, stresa germî ya herêmî kêm bike; Koefîsyenta wê ya nizm a berfirehbûna germî (2.6×10⁻⁶/K) bi waferên silîkonê re li hev dike da ku ji deformasyona pêkhateyan ji ber guherînên germahiyê dûr bikeve.

Berawirdkirina daneyên teknîkî

Gravkirina HAR: Di pêvajoya 3D NAND û TSV (bi rêya silîkonê) de, parastina domdar a perpendîkalîteya dîwarê kêlekê ya qulên kûr.

Gravkirina Qata Atomî (ALE): Rakirina qatên atomî yên yekane bi kontrola zeviya elektrîkê ya rastîn ji bo rêgirtina li zêdegravkirinê.

Pêvajoya nîvconductorên tevlihev: Gravkirina rêjeya kêmasiyên nizm bi materyalên valahiya bendên fireh ên wekî GaN û SiC re hevaheng e.

Garantiya qirêjiya sifir: Materyalê silîkona monokrîstalîn pir rast hatiye cilkirin (Ra <0.1μm) û pakêta odeya paqij a Sınıfa 10 e da ku ji berdana madeyên perçeyî dûr bikeve û standarda paqijiya pola nîvconductor (SEMI F47) bicîh bîne.

Sêwirana kontrola germahiyê ya jîr: Modulê ETC ya yekbûyî, çavdêriya rast-dem û verastkirina germahiya qiraxê bi rêya termocûpa çandî, tezmînata drifta germî ya odeya pêvajoyê, ji bo misogerkirina dubarekirina komê.

Lihevhatina xwerû: Li gorî modela stasyona xerîdar (wekî AMAT Centura, Lam Research Kiyo), ji bo cûrbecûr çavkaniyên plazmayê (ICP, CCP), vebûn û stûriya xwerû piştgirî bikin.
